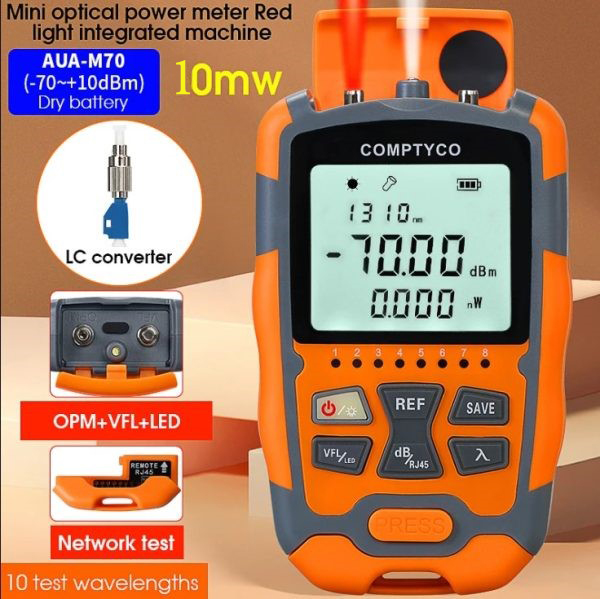

مینی پاورمتر همراه با قلم نوری COMPTYCO مدل AUA-M70:
ابزار تخصصی و همراه مهندسان فیبر نوری
مقدمه
در حوزه نصب، راه‌اندازی و نگهداری شبکه‌های فیبر نوری، دقت و سرعت عمل از اهمیت بالایی برخوردار است. مهندسان و تکنسین‌ها برای اطمینان از کیفیت سیگنال و تشخیص مشکلات احتمالی، به ابزارهای اندازه‌گیری دقیقی نیاز دارند. مینی پاورمتر همراه با قلم نوری COMPTYCO مدل AUA-M70 یک ابزار دوکاره و بسیار کاربردی است که ترکیبی از قابلیت‌های یک پاورمتر فیبر نوری و یک قلم نوری (Visual Fault Locator – VFL) را در خود جای داده است. این ترکیب، این دستگاه را به یک ابزار ایده‌آل برای تکنسین‌های میدانی تبدیل کرده است.
پاورمتر فیبر نوری چیست؟
پاورمتر فیبر نوری دستگاهی است که برای اندازه‌گیری توان نوری (Optical Power) که از طریق یک کابل فیبر نوری عبور می‌کند، استفاده می‌شود. این اندازه‌گیری معمولاً بر حسب دسی‌بل میلی‌وات (dBm) انجام می‌شود. با استفاده از پاورمتر، می‌توانیم افت توان سیگنال در طول کابل، عملکرد صحیح فرستنده نوری و کیفیت کلی لینک فیبر نوری را ارزیابی کنیم.
قلم نوری (VFL) چیست؟
قلم نوری یا VFL، دستگاهی است که نوری قرمز رنگ با طول موج مشخص (معمولاً 650 نانومتر) را به درون کابل فیبر نوری تزریق می‌کند. این نور قرمز از طریق غلاف کابل و نقاط اتصال قابل مشاهده است و به تکنسین‌ها کمک می‌کند تا:
- مسیر کابل را شناسایی کنند.
- نقاط پارگی یا خمیدگی شدید کابل را پیدا کنند.
- اتصالات نادرست یا شل را تشخیص دهند.
- از صحت اتصال کانکتورها اطمینان حاصل کنند.
معرفی COMPTYCO مدل AUA-M70: ابزاری دوکاره برای میدانی‌ها
مدل AUA-M70 از برند COMPTYCO، به خوبی توانسته است این دو ابزار ضروری را در یک بدنه جمع‌وجور و ارگونومیک ادغام کند. این دستگاه به طور خاص برای تسهیل کارهای میدانی طراحی شده است:
مشخصات پاورمتر:
- محدوده اندازه‌گیری توان: معمولاً وسیع است و امکان اندازه‌گیری سطوح مختلف توان نوری را فراهم می‌کند (به مشخصات دقیق سازنده مراجعه شود).
- طول موج‌های پشتیبانی شده: از طول موج‌های رایج در شبکه‌های فیبر نوری مانند 850nm، 1300nm (برای فیبر مالتی‌مود) و 1310nm، 1490nm، 1550nm، 1625nm (برای فیبر سینگل‌مود) پشتیبانی می‌کند.
- دقت بالا: برای اطمینان از اندازه‌گیری‌های دقیق و قابل اعتماد.
- قابلیت تنظیم واحد: امکان نمایش نتایج بر حسب dBm یاmW.
- قابلیت ذخیره‌سازی و فراخوانی نتایج: برخی مدل‌ها امکان ذخیره نتایج را دارند.
- منبع تغذیه: معمولاً باتری‌های قابل شارژ یا باتری‌های قلمی.
مشخصات قلم نوری (VFL):
- طول موج نور: 650nm (نور قرمز مرئی).
- توان خروجی: معمولاً در محدوده 1mW تا 30mW (برای مسافت‌های مختلف).
- حالت‌های انتشار نور: پیوسته (Continuous) و چشمک‌زن (Flashing) برای دید بهتر.
- برد مؤثر: بسته به توان خروجی، می‌تواند از چند صد متر تا چند کیلومتر متغیر باشد.
- کانکتور: معمولاً از کانکتورهای Universal 2.5mm (مانند SC، FC) پشتیبانی می‌کند و با آداپتورهای 1.25mm (مانند LC) نیز سازگار است.
مزایای استفاده از COMPTYCO AUA-M70
- کاهش تعداد ابزار: با داشتن دو ابزار ضروری در یک دستگاه، نیاز به حمل و نقل چندین ابزار کاهش یافته و کارایی میدانی افزایش می‌یابد.
- صرفه‌جویی در هزینه: خرید یک دستگاه دوکاره معمولاً مقرون به صرفه‌تر از خرید جداگانه پاورمتر و قلم نوری است.
- کارایی بالا در تشخیص خطا: ترکیب این دو قابلیت، به تکنسین‌ها اجازه می‌دهد تا همزمان افت توان سیگنال را اندازه‌گیری کرده و در صورت نیاز، مسیر یا محل قطعی را با نور قرمز VFL پیدا کنند.
- طراحی جمع‌وجور و ارگونومیک: حمل آسان و استفاده راحت در محیط‌های کاری مختلف.
- مناسب برای انواع پروژه‌ها: از نصب کابل‌های فیبر نوری در ساختمان‌ها گرفته تا پروژه‌های مخابراتی در مقیاس بزرگتر.
کاربردهای کلیدی
- اندازه‌گیری افت توان (Loss Measurement) در کابل‌های فیبر نوری.
- تست و عیب‌یابی اتصالات فیبر نوری.
- شناسایی مسیر کابل و محل قطعی (Break) یا خمیدگی شدید.
- تست اتصال صحیح کانکتورها.
- بررسی عملکرد فرستنده‌ها و گیرنده‌های نوری.
- تأیید پیوستگی فیبر پس از نصب.
نتیجه‌گیری
مینی پاورمتر همراه با قلم نوری COMPTYCO مدل AUA-M70، یک انتخاب هوشمندانه و مقرون به صرفه برای تمام کسانی است که با شبکه‌های فیبر نوری سروکار دارند. این دستگاه با ترکیب قابلیت‌های حیاتی پاورمتر و قلم نوری در یک بسته، ابزاری چند منظوره، قابل حمل و دقیق را فراهم می‌کند که به طور قابل توجهی فرآیند عیب‌یابی و تست اتصالات فیبر نوری را تسهیل می‌بخشد.
