اسپلیتر فیبر نوری

اسپلیتر فیبر نوری کالایی High-Tech بوده و مهمترین اِلمان مورد استفاده در شبکه های PON (Passive Optical Network) محسوب می‌شوند. چرا که اسپلیتر با تفکیک توان سیگنال نوری امکان ایجاد ساختار Point to Multi Point را بوجود می آورد. اسپلیترها از لحاظ شکل فیزیکی به انواع مختلفی تقسیم می شوند که هر کدام کاربرد خود را دارند.

اسپلیتر فیبر نوری که در شبکه‌های PON استفاده می‌شود به دو روش تولید می‌شود. یکی اسپلیتر FBT (Fused Biconical Taper) و دیگری اسپلیتر (Planner Light wave circuit) PLC. از آنجایی که اسپلیتر PLC دارای مزایایی چون بازه طول موج گسترده‌تر، پایداری خوب، تلفات در دمای پایین کمتر، نرخ خرابی کمتر و قیمت ارزانتر هست اغلب ترجیح می‌دهند از اسپلیترهای PLC به جای FBT استفاده کنند. امروزه انواع مختلفی از اسپلیترهای PLC برای کاربردهای مختلف در بازار موجود می‌باشد. ایران فایبر اولین تولید کننده‌ی اسپلیتر در ایران است که امکان تولید انواع اسپلیتر طبق درخواست مشتری با انواع کانکتور با طول ورودی و خروجی متفاوت را دارد.

در زیر انواع تقسیم‌کننده PLC معمولی وجود دارد:

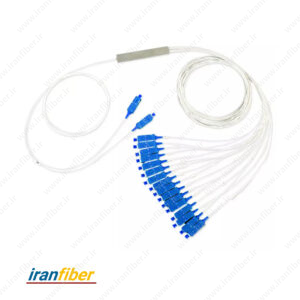

اسپلیترهای Mini Type (یا قلمی یا Blockless)

ساده ترین نوع اسپلیترهای نوری PLC، اسپلیترهای Mini Type هستند. این نوع اسپلیتر فضای بسیار کوچکی را اشغال می‌کنند و معمولا برای نصب در داخل کاستها استفاده می‌شوند. کابل ورودی این نوع اسپلیتر در یک طرف و کابلهای خروجی در طرف دیگر قرار دارند. نام دیگر این نوع اسپلیتر Blockless می‌باشد و در بازار ایران با نام اسپلیتر قلمی نیز شناخته می‌شوند.

اسپلیترهای ABS

اسپلیترهای ABS تقریبا ساختاری شبیه Mini Type دارند. با این تفاوت که دارای یک قاب از نوع ABS هستند که باعث استحکام بیشتر شده و قابلیت پیچ شدن درون باکسهای فلزی را به شما می‌دهد. معمولا کابلهای ورودی و خروجی این نوع اسپلیتر در یک سمت قرار دارند. این نوع اسپلیتر با نام اسپلیتر کتابی یا باکسی در ایران شناخته می‌شود.



اسپلیترهای خشابی یا LGX (Insert Type)

این نوع اسپلیتر در واقع ترکیبی از اسپلیتر و آداپتور است و معمولا به صورت 8 پورت و 16 پورت تولید می‌شوند. اسپلیترهای خشابی را با نامهای LGX Type، Plug-in Type و یا کارتی نیز می‌شناسند.

این نوع اسپلیتر به دلیل شکل فیزیکی ای که دارد برای نصب در داخل باکسهای FAT/OTB مناسب می باشند. با استفاده از اسپلیترهای خشابی دیگر نیازی به نصب آداپتور و پچ پنل در داخل FAT نیست و داخل FAT از نظم و سامان بهتری برخوردار خواهد شد. این نوع اسپلیتر با نام اسپلیتر کاستی نیز در ایران شناخته می‌شود.

جدول مشخصات فنی اسپلیتر فیبر نوری

1X64 1X32 1X16 1X8 1X4 1X2   Channel Number
20.4/21.0 17.1/17.4 13.8/14.1 10.5/11.0 7.4/7.9 4.1/4.4 dB Insertion Loss with Connector (Max)
20.1/20.7 16.8/17.1 13.5/13.8 10.2/10.7 7.1/7.6 3.8/4.1 dB Insertion Loss without Connector (Max)
2.0 1.5 1.0 0.8 0. 7 0.6 dB Uniformity (Max.)
0.3 0.3 0.3 0.2 0.2 0.2 dB Polarization Dependent Loss
